Анализ на принципа на машината за лазерно рязане и принцип на работа

Лазерните машини за рязане са ефективни инструменти за рязане, широко използвани в съвременното производство, особено за обработка на метали, неметали и различни материали. С прецизен структурен дизайн и мощна функционалност тези машини могат да изпълняват сложни задачи за рязане с висока точност и скорост. Тази статия ще предостави задълбочен анализ на основните компоненти на лазерна машина за рязане и техните функции и принципи.

1. Основни компоненти на лазерна машина за рязане

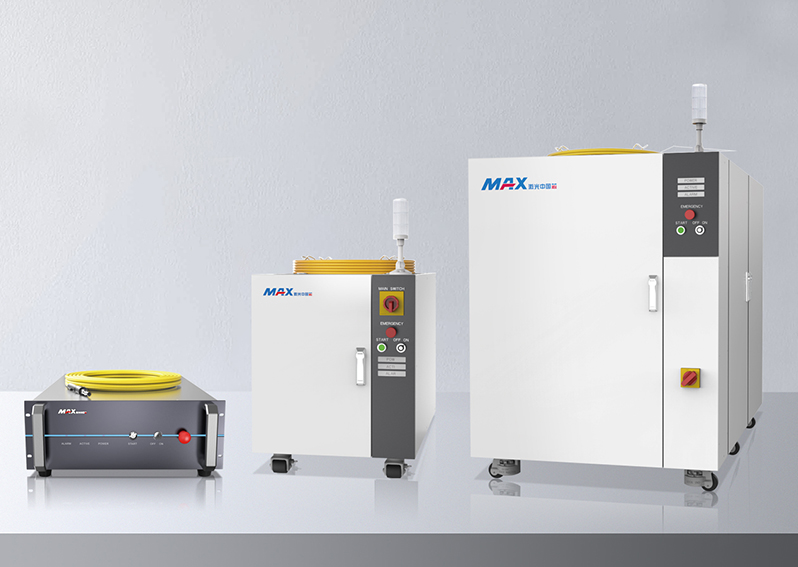

Лазерен генератор

Функция: Лазерният генератор е основният компонент на лазерната машина за рязане, отговорен за производството на високоенергийни лазерни лъчи.

Принцип: Лазерният генератор излъчва високоинтензивни, монохроматични лазерни лъчи чрез лазерна среда (като газ, твърд или полупроводник) под действието на източник на възбуждане. Общите видове лазери, използвани в лазерните машини за рязане, включват CO2 лазери и лазери от влакна.

Оптична система

Функция: Оптичната система е отговорна за предаването на лазерния лъч от лазерния генератор към режещата глава и регулирането на фокуса на лазера и качеството на лъча.

Принцип: Оптичната система обикновено включва огледала, лещи и оптични влакна. Лазерният лъч се ръководи и фокусира през тези компоненти, за да се осигури прецизно позициониране и концентрация на лазера. Машините за рязане на лазерни влакна използват оптични влакна за директно предаване на лазера на режещата глава, докато машините за рязане на лазер CO2 използват огледала, за да предадат лазера към зоната на рязане.

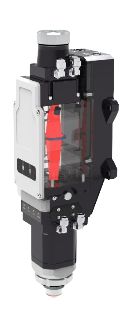

Режеща глава

Функция: Главата на рязането действа като "инструмент" на лазерната машина за рязане, фокусирайки лазерния лъч върху повърхността на детайла, като същевременно контролира посоката на потока на газа.

Принцип: Режещата глава съдържа лещи и фокусиращи огледала, за да фокусира лазерния лъч върху зоната на рязане на детайла. Освен това, режещата глава е оборудвана с спомагателен газов дюза, който издухва разтопения метал, за да се осигури гладко рязане и високо качество.

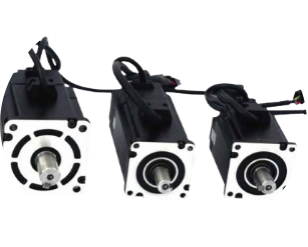

Система за движение

Функция: Системата за движение позволява на лазерната машина за рязане да извършва точни двуизмерни или триизмерни движения за рязане на повърхността на детайла.

Принцип: Системата за движение се състои от задвижващи двигатели, релси, серво двигатели и прецизни компоненти за предаване. Чрез числена система за управление (CNC), системата за движение осигурява високо прецизно движение на лазерната глава по осите X, Y и Z, гарантирайки прецизно подравняване на пътя на рязане и детатъра.

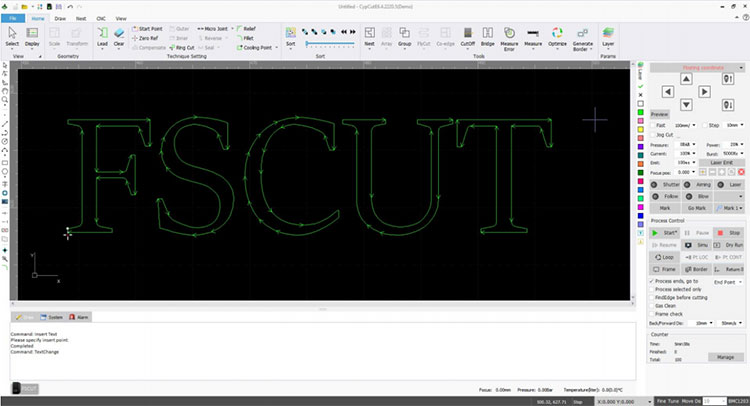

Система за управление на ЦПУ

Функция: Системата CNC е отговорна за цялостното управление и планирането на лазерната машина за рязане, като точно управлява всеки детайл от процеса на рязане.

Принцип: Системата CNC регулира параметрите като лазерна мощност, скорост на рязане, скорост на подаване и фокус въз основа на входния план за рязане или програма, като гарантира, че процесът на рязане протича гладко. Съвременните машини за лазерно рязане обикновено използват модерни компютърни системи за управление, предлагащи високи нива на автоматизация.

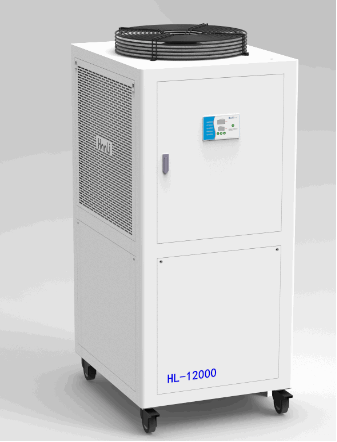

Охладителна система

Функция: Системата за охлаждане предотвратява прегряване на критични компоненти като лазерния генератор и режеща глава по време на лазерна работа с висока мощност, осигурявайки стабилна производителност и точност на машината.

Принцип: Системата за охлаждане използва охлаждане на вода или въздух, за да регулира температурата на ключовите компоненти в реално време, предотвратявайки натрупването на топлина, което може да повлияе негативно на производителността. Обикновено включва резервоар за охлаждаща течност, помпа и топлообменник.

Изпускателна система

Функция: Изпускателната система премахва дим и вредни газове, генерирани по време на процеса на рязане, като гарантира чиста работна среда и правилната работа на машината.

Принцип: Лазерното рязане генерира значителни количества дим и вредни газове. Изпускателната система използва устройства за събиране на прах и вентилационни канали, за да премахне тези частици от зоната на рязане, като гарантира чиста и безопасна работна среда.

2. Принцип на работа на лазерна машина за рязане

Принципът на работа на лазерна машина за рязане може да бъде обобщен, както следва: лазерният генератор произвежда лазерен лъч с висока мощност, който се предава на режещата глава чрез оптичната система. След това режещата глава фокусира лазерния лъч върху повърхността на детайла. Високата топлина от лазера се стопява или изпарява материала, докато спомагателните газове издухат разтопения материал, завършвайки прецизното рязане.

Предимства на лазерното рязане:

Висока точност: Лазерният лъч е изключително фин, което позволява точност на микроново ниво.

Високоскоростно рязане: Лазерното рязане предлага високи скорости на рязане, особено за тънки листови материали.

Безконтактна обработка: Лазерното рязане е безконтактен процес, избягвайки износване на механични инструменти.

Huawei Laser

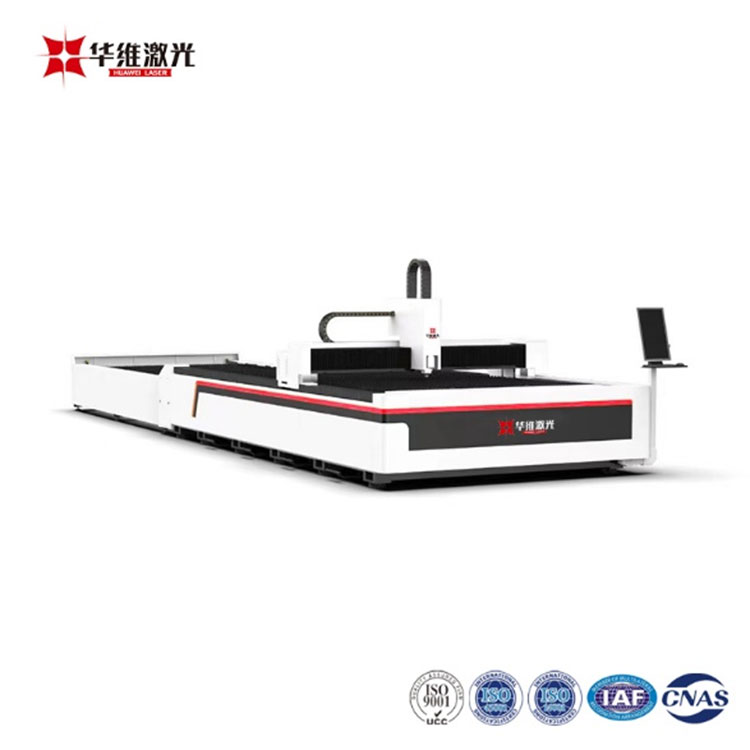

Като водещ производител в индустрията на лазерното оборудване, Huawei лазерният използва години на технологични иновации и опит, за да осигури високоефективни, стабилни и прецизни решения за лазерно рязане. Изборът на лазер Huawei означава нещо повече от просто придобиване на високоефективна машина за рязане на лазер; Това означава да спечелите надежден партньор, ангажиран да ви подкрепя през цялото ви производствено пътуване. С модерни технологии и внимателно обслужване, Huawei Laser's30000W Exchange-Platform Fiber Miber Machine Доставете изключителна прецизност и скорост, задоволяване на нуждите на различни индустрии.

Huawei Laser - осветява вашето бъдеще на рязане и стимулира индустриалния растеж!
