Ролята на предавките и стелажите в лазерните машини за рязане

В оборудването за лазерно рязане, системата за предавка и багажник служи като основен компонент за предаване, играейки решаваща роля за точността и стабилността на движението. Чрез прецизно свързване той прехвърля мощността за постигане на многоосен координиран контрол на режещата глава, като гарантира ефективността и прецизността на процесите на рязане на лазер.

Принципи и функции

Механизъм за прецизно предаване

Gears предава въртящ момент чрез ангажиране на зъбите, предлагайки висока ефективност на предаването (> 98%) и прецизни съотношения на предавката. Това дава възможност за точна регулиране на скоростта и въртящия момент, което кара режещата глава да извършва сложни движения на x/y/z-ос за обработка на микроново ниво (± 0,01 мм).

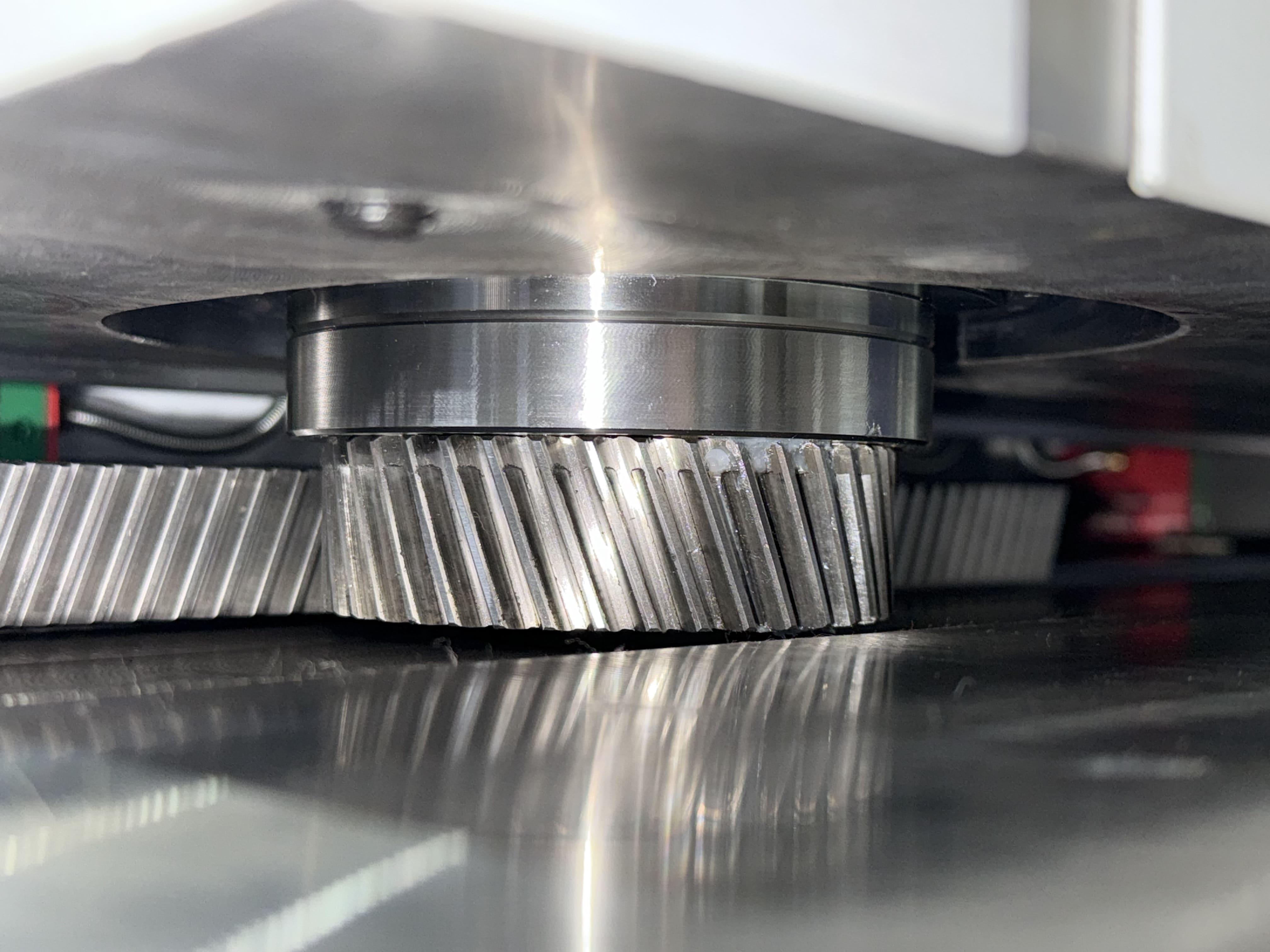

Структурни характеристики на багажника

Стелациите разполагат с линейни зъбни профили, еквивалентни на цилиндрични зъбни колела с безкрайни кръгове. Лазерните резачки обикновено използват прави или спирални стелажи. Спиралните стелажи, с по-високия си коефициент на контакт (> 30% подобрение), по-плавно предаване и по-ниски нива на шум (<65 dB), са предпочитани за високоскоростни приложения с висока точност.

Основни предимства на индустрията

Позициониране на многооси: Работата на сътрудничество на стелажи и серво двигатели Постига точност на позициониране от ± 0,01 мм.

Висока димичен отговор: Оптимизираният дизайн на скоростната кутия поддържа 2G ускорение за скорост на рязане на 200 m/min.

Подобрен товарен капацитет: Спиралната ангажираност на зъбите увеличава зоната на контакт, намалявайки натоварването с едно зъбче с 15-20% и удължава живота на компонента до 20 000 часа.

Насоки за поддръжка

Проверка на сглобяването: Осигурете толеранс на подравняване на предавката ≤0.02mm с еднакви модели на контакт.

Контрол на клирънс: Поддържайте обратната реакция в рамките на 0,05-0.08mm; Операцията с нулева обвивка е забранена.

Управление на смазване: Използвайте ISO VG220 Gear Grease с попълване на всеки 500 работни часа.

Мерки за безопасност: Инсталирайте защитни покрития с оценка на IP54 за изложени предавки; Избягвайте контакт по време на експлоатация.

Откриване на повреда: Незабавно изключване, необходимо за ненормална вибрация (> 50 μm амплитуда) или шум (> 75 dB).

За нас

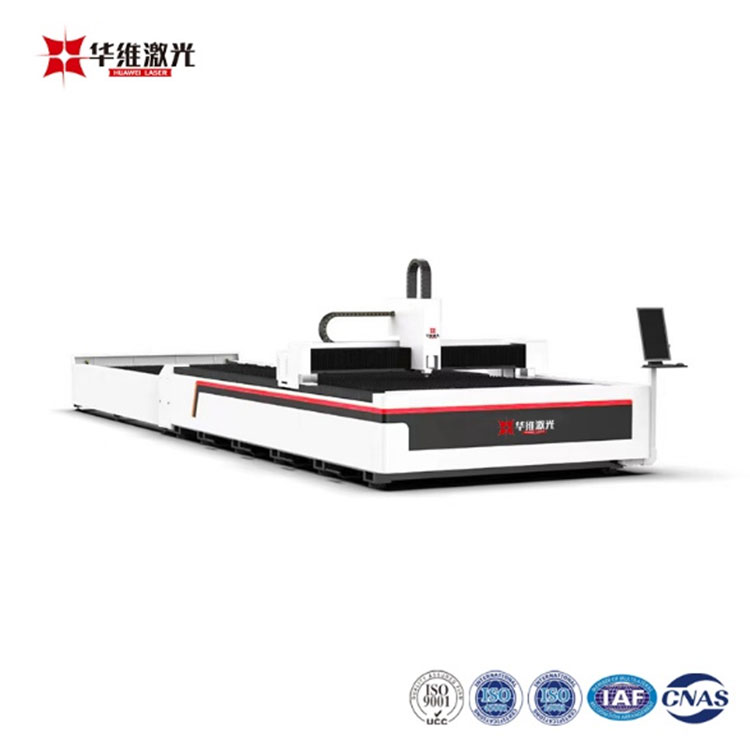

Huawei Laserе високотехнологично предприятие, специализирано в индустриални лазерни технологии за научноизследователска и развойна дейност и приложение. Ние предлагаме усъвършенствани решения за рязане на лазер за глобални клиенти в обработката на метали, прецизно производство, автомобилни индустрии и други, известни с висока точност, надеждност и интелигентни системи.
