Разбиране на храненето на тел при лазерно заваряване

Технологията за хранене на тел при лазерно заваряване е ключов компонент за постигане на висококачествено заваряване. Чрез разумно избор на телесен материал, диаметър, метод за хранене на тел и точното контролиране на скоростта на хранене на проводника, ефективността на заваряване и качеството на ставата може да бъде ефективно подобрена. Следното подробно описва принципа на работното място на захранването на проводника, избора на проводници, скоростта на хранене на проводника и други технически точки.

1. Принцип на работа на телекомуникационната система

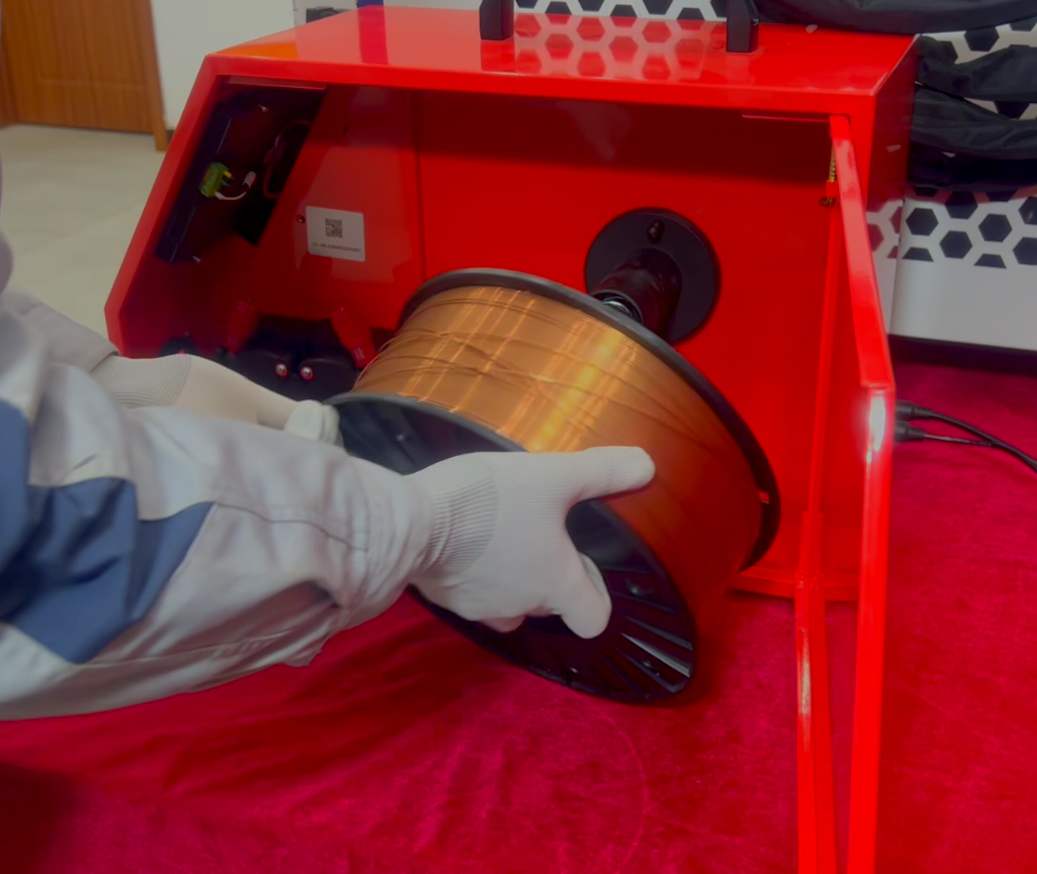

Захранването на тел е устройство, специално използвано за доставяне на заваръчен тел към зоната на лазерната заварка. Работният му процес включва следните основни връзки:

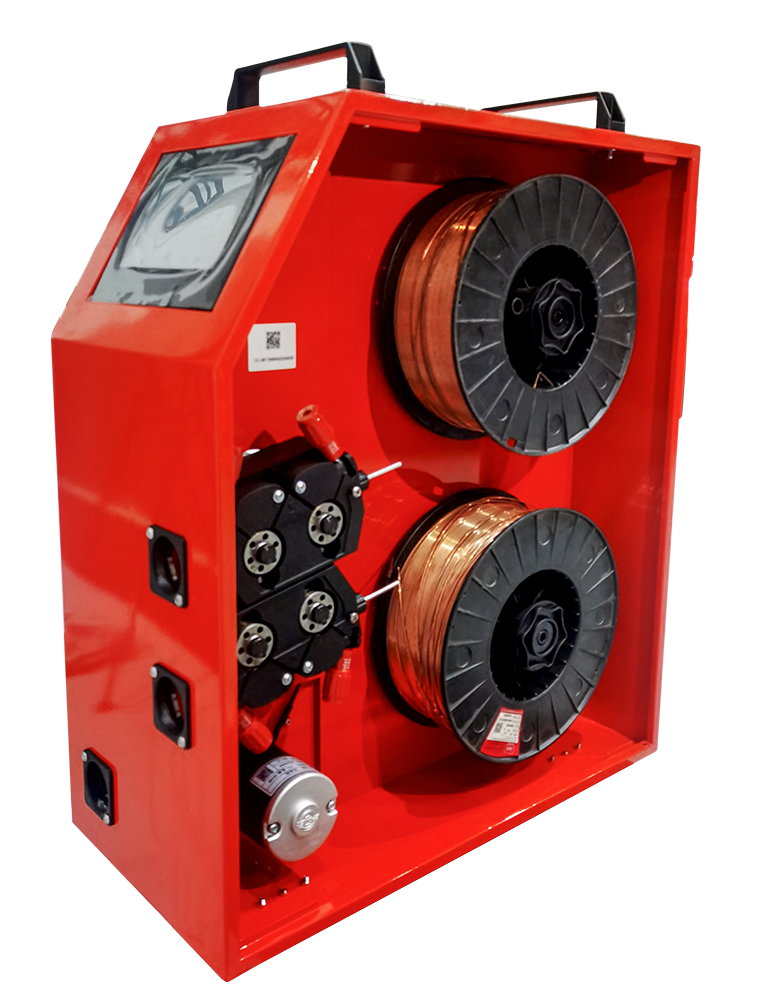

Мотор за хранене на тел:Захранването на телта задвижва системата за хранене на тел през двигателя, за да избута заваръчната жица в пистолета за заваряване.

Тел за подаване на тел:Захранването на тел задава заваръчния проводник в пистолета за заваряване през стройна тръба за доставка. Захранващата тръба обикновено се проектира в извита форма, за да се гарантира, че заваръчният тел може да се похрани гладко.

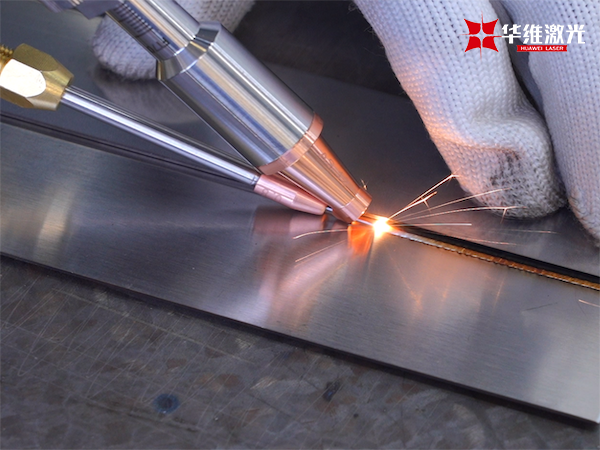

Тел дюза:Заваръчният проводник, доставен на пистолета за заваряване, влиза в заваръчната зона на лазерния лъч през дюзата и действа върху заваръчната част заедно с лазерния лъч.

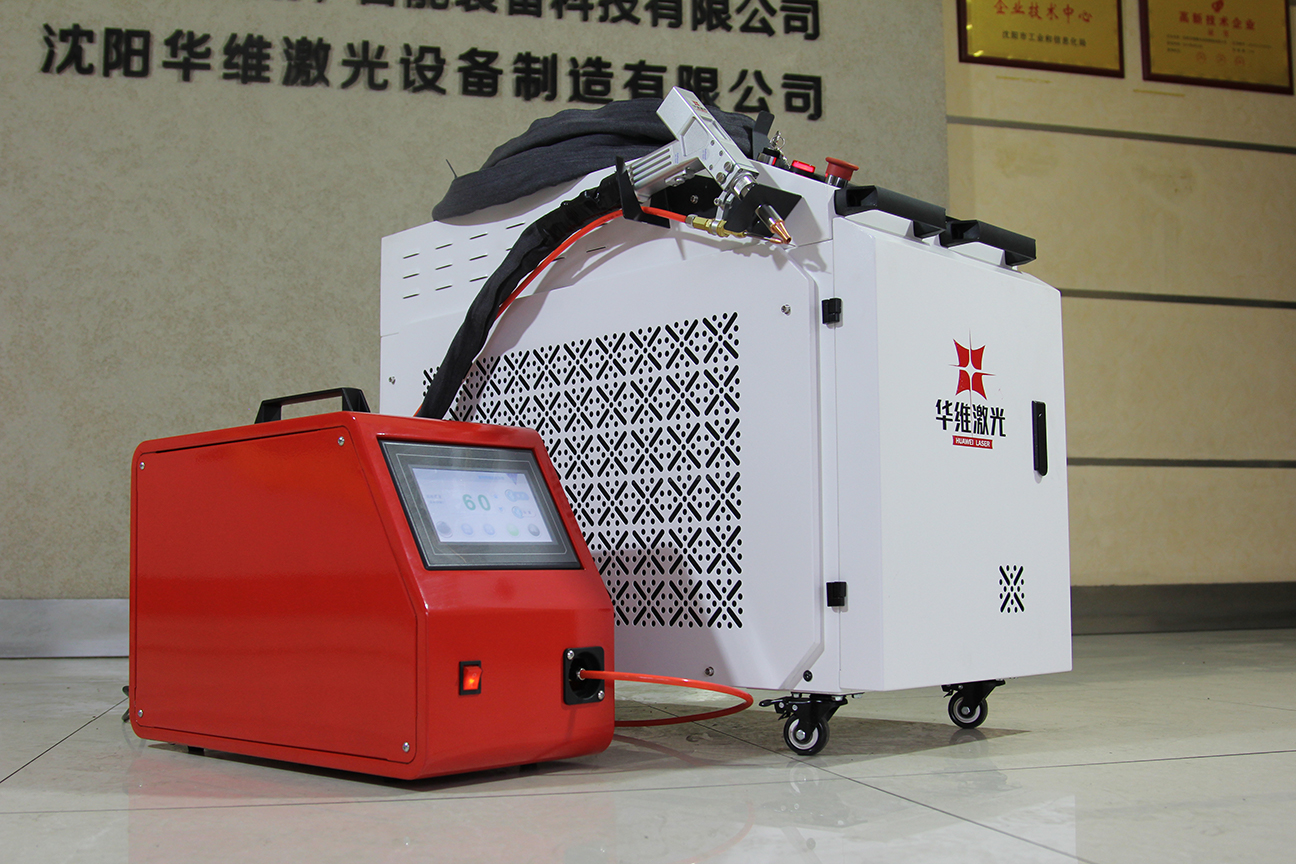

Системата за хранене на тел обикновено трябва да работи синхронно с лазерното заваръчно оборудване, за да гарантира прецизното доставяне на заваръчния тел и ефективното облъчване на лазерния лъч, като по този начин гарантира стабилността на разтопения басейн и качеството на заварената фуга.

2. Избор на заваръчни телени материали

Изборът на материал за заваряване на тел директно влияе върху качеството на заваряване и якостта на ставата. Различните основни материали изискват различни видове заваръчен тел, за да се гарантира работата на заварената фуга. Обикновените заваръчни проводни материали включват заваръчна тел от неръждаема стомана, алуминиева сплав заваръчна тел, меден заваръчен тел и др. Трябва да се вземат предвид следните фактори при избора:

Съпоставяне на основен материал:Химичният състав на заваръчния проводник трябва да съответства на основния материал, за да се избегнат заваръчни дефекти поради несъвместимост на материала.

Изисквания за механична собственост:Механичните свойства (като здравина, твърдост и т.н.) на материала за заваряване на тел трябва да отговарят на изискванията за приложение, за да се гарантира, че съединението има достатъчна якост.

Корозионна устойчивост и висока температурна устойчивост: За части, използвани в определени специални среди, устойчивостта на корозия и висока температурна устойчивост на заваръчния проводник също трябва да отговарят на съответните стандарти.

3. Избор на проводник

Размерът на диаметъра на проводника директно влияе върху количеството на пълнителя, контрола на разтопения басейн и скоростта на заваряване на заваряване. Общият диапазон на диаметъра на проводника обикновено е между 0,8 мм и 2,4 мм, а специфичният избор зависи от следните фактори:

Дебелината на родителския материал: заваряването на тънките плочи обикновено използва по -тънка жица (като 0,8 мм или 1,0 мм), за да контролира точно разтопения басейн, докато дебелите плочи изискват по -дебела жица (като 1,6 мм или 2,0 мм), за да осигурят достатъчен материал за пълнене.

Позиция на заваряване:За хоризонтални или висящи заваръчни фуги по -лесните проводници са по -лесни за контрол на разтопения басейн и намаляват дефектите на заваряване, причинени от прекомерни разтопени басейни.

Заваръчна мощност:Лазерната система с по-висока мощност може да бъде съпоставена с по-дебел проводник, за да осигури повече метален пълнител, за да отговаря на изискванията за заваряване с висока якост.

Изборът на правилния диаметър на проводника спомага за подобряване на ефективността на заваряване, намаляване на дефектите на заваряване и гарантиране на качеството на заварената фуга.

4. Как да захранвам жицата в пистолета за заваряване

Жицата обикновено се подава в пистолета за заваряване през епруветката за захранване на телта на захранващото устройство. Процесът на захранване на заваръчния проводник в пистолета за заваряване е много прецизен и обикновено има няколко начина:

Система за хранене на механично тел:Заваръчният проводник се задвижва в тръбата за захранване на тел от двигателя и задвижващото колело, а след това заваръчният проводник се подава в лазерната зона за заваряване през водещата система.

Пневматична система за хранене на тел:Газ (като азот или сгъстен въздух) се използва за избутване на заваръчната жица по протежение на тръбата за хранене на жицата. Този метод е сравнително прост, но изисква прецизно управление на въздушния поток, за да се предотврати отклонението или да се забие.

Процесът на захранване на тел трябва да гарантира, че заваръчният проводник е гладък, непрекъснат и не пречи на други компоненти. Дизайнът на заваръчния пистолет обикновено има водещо устройство, за да се гарантира прецизното докиране на заваръчния проводник с лазерния лъч.

5. Контрол на скоростта на хранене на проводници

Скоростта на хранене на тел е един от ключовите параметри в лазерното заваряване. Изборът на скорост на хранене на тел трябва да се вземе предвид лазерната мощност, скоростта на заваряване, диаметъра на проводника и размера на разтопения басейн. Обикновено скоростта на хранене на тел трябва да се синхронизира със скоростта на лазерно заваряване, за да се гарантира, че заваръчният тел може да се подава в разтопения басейн с постоянна скорост.

Прекомерна скорост на хранене на тел:Може да причини твърде много метал за пълнене, да увеличи разтопения басейн на ставата твърде голям или препълващ, което може да причини заваръчни дефекти.

Твърде бавна скорост на хранене на тел:Това може да доведе до недостатъчна заваръчна тел, твърде малък разтопен басейн, недостатъчна якост на заваръчната фуга и дори непълното заваряване.

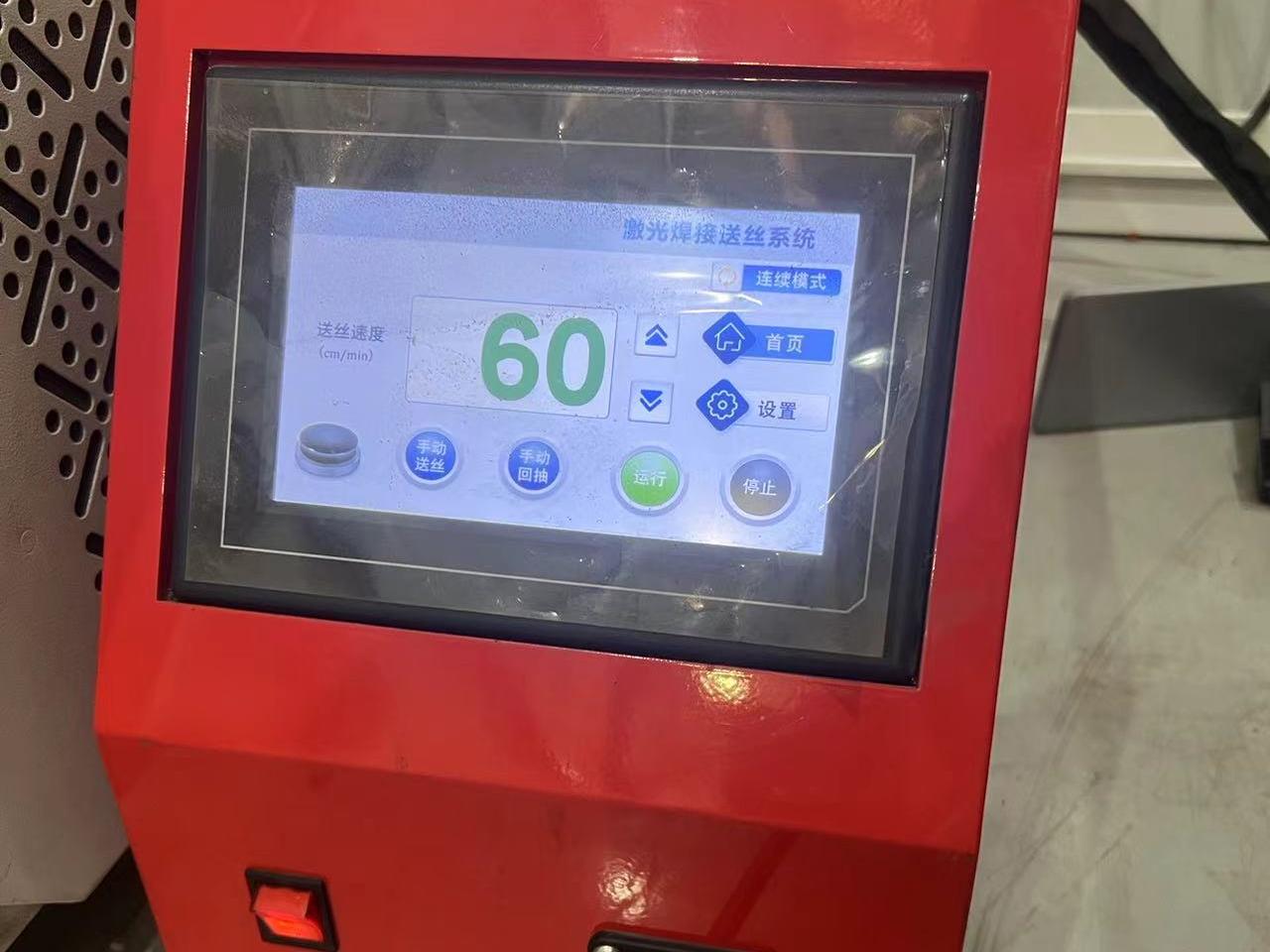

За да се контролира точно скоростта на хранене на тел, съвременните захранващи устройства обикновено са оборудвани със системи за управление с висока точност, които могат автоматично да регулират скоростта на подаване на проводници според обратната връзка в реално време на процеса на заваряване (като лазерна мощност, скорост на заваряване, разтопена температура на басейна и т.н.), за да се гарантира стабилността и високото качество на процеса на заваряване.

Ако искате да научите повече за лазерната технология за заваряване и решенията за хранене на тел, моля, свържете се с Huawei Laser. Huawei Laser се фокусира върху изследванията и разработването и прилагането на лазерна технология за заваряване, като предоставя цялостна техническа поддръжка и персонализирани услуги, за да помогне на компаниите да подобрят технологията за заваряване и ефективността на производството.
